WATTS INDUSTRIES
Dimensions:
Haut de cartouche : 33mm
Bas de cartouche : 33mm
Hauteur : 74mm
OVENTROP ET EUROJAUGE
Haut de cartouche : 39mm
Bas de cartouche : 34mm
Hauteur : 70mm 50-70 um
AVANT DÉCEMBRE 1995
WATTS INDUSTRIES
Dimensions :
Haut de cartouche : 51mm
Bas de cartouche : 44mm
Hauteur : 79mm
Livré avec joint
APRES DÉCEMBRE 1995
WATTS INDUSTRIES
Dimensions
Haut de cartouche : 51mm
Bas de cartouche : 39mm
Hauteur : 79mm
Livré avec joint
COMPOSÉ DE :
2 flexibles : Longueur 1000mm F3/8'' x F3/8''
2 nipples droits M3/8'' x M1/4''
2 nipples droits M3/8'' x M3/8''
COMPOSÉ DE :
2 flexibles : Longueur 1000mm F3/8'' x F3/8''
2 nipples droits M3/8'' x M1/4''
2 nipples droits M3/8'' x M3/8''
Pour découvrir les modèles de brûleurs équipés de cette pompe télécharger le document joint.
La série AE est bitube ou monotube.
Avec régulateur de pression incorporé sans fonction de coupure ce qui permet la purge d'air et de gaz par la canalisation du gicleur.
Aspiration et retour 1/4"
Gicleur court 1/8".
Monotube.
Remplace le modèle AE 47C 1393 6M Pour biofioul Modèle 1700 6M
Pompe bitube et monotube.
Avec régulateur de pression incorporé sans fonction de coupure ce qui permet la purge d'air et de gaz par la canalisation du gicleur.
Remplace le modèle AJ6 AC 1000 4P
Pour bioufioul
Fonction de coupure
Les séries AJ et AJV ont été réalisées à partir de la série A70, mais avec un logement et un filtre de pompe plus grands pour répondre à une capacité accrue.
Ces pompes ont les mêmes dimensions d’arbre et de moyeu que les pompes J et H et elles peuvent, pour cette raison, remplacer ces modèles.
La fonction de coupure est assurée pour les modèles 1000 et 1003, alors que les modèles 1002 n’ont pas cette fonction.
Se référer au document joint pour les principales applications
La série AL comporte une électrovanne en ligne incorporée assurant la fonction de coupure.
Dans les installations bitubes, la purge est automatique.
Dans les installations monotubes, la purge est réalisée en desserrant la prise de pression jusqu'à évacuation complète de l'air.
Livré sans connecteur
Avec prise vérin
Aspiration et retour 1/4"
Gicleur court 1/8"
La série AL comporte une électrovanne en ligne incorporée assurant la fonction de coupure.
Dans les installations bitubes, la purge est automatique.
Dans les installations monotubes, la purge est réalisée en desserrant la prise de pression jusqu'à évacuation complète de l'air.
Livré sans connecteur.
Aspiration et retour 1/4'' Gicleur court 1/8''
La série AL comporte une électrovanne en ligne incorporée assurant la fonction de coupure. Dans les installations bitubes, la purge est automatique. Dans les installations mono-tubes, la purge est réalisée en desserrant la prise de pression jusqu'à évacuation complète de l'air.
Livrée sans connecteur.
Aspiration et retour 1/8''
Gicleur court 1/8''
Particularité : raccordement ASP.& RET.1/8"
Pour voir sur quels modèles de brûleurs cette pompe est installée, rendez-vous dans les documents joints.
La série AL comporte une électrovanne en ligne incorporée assurant la fonction de coupure.
Dans les installations bitubes, la purge est automatique. Dans les installations monotubes, la purge est réalisée en desserrant la prise de pression jusqu'à évacuation complète de l'air.
Livré sans connecteur. Aspiration et retour 1/4'' Gicleur court 1/8'' avec raccord bague 4mm
Raccord bague Ø4
La série ALE comporte une électrovanne en ligne incorporée munie d’un clapet de retour assurant la fonction de coupure et la décharge de la ligne gicleur.
Dans les installations bitubes, la purge est automatique.
Dans les installations monotubes, la purge est réalisée en desserrant la prise de pression jusqu’à évacuation complète de l’air.
Livré sans connecteur
Réglage pression coté gicleur
La série ALE comporte une électrovanne en ligne incorporée munie d'un clapet de retour assurant la fonction de coupure et la décharge de la ligne gicleur.
Dans les installations bi-tubes, la purge est automatique. Dans les installations mono-tubes, la purge est réalisée en desserrant la prise de pression jusqu'à évacuation complète de l'air.
Livrée sans connecteur.
Aspiration et retour 1/4''
Gicleur court 1/8''.
Réglage pression coté gicleur.
Arbre à 2 méplats

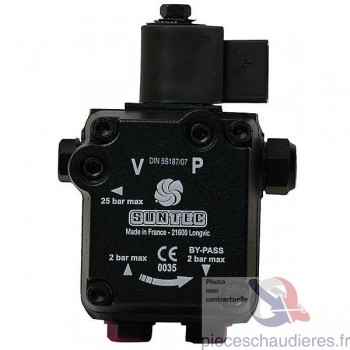

Remplace le modèle AL 35A 9526 6P 0500. Pour biofioul. Modèle 9626 6P 0500
Remplace le modèle AL 35C 9528 6P 0500 Pour biofioul Modèle 9628 6P 0500
Consulter la description pour voir sur quels modèles de brûleurs cette pompe est installée.
Remplace le modèle AL 65C 9588 4P 0500
Pour biofioul
Modèle 9688 6P 0500
Comporte une électrovanne en ligne incorporée assurant la fonction de coupure. Dans les installations bitubes, la purge est automatique.
Dans les installations monotubes, la purge est réalisée en desserant la prise de pression jusqu'à évacuation complète de l'air.
Livré sans connecteur

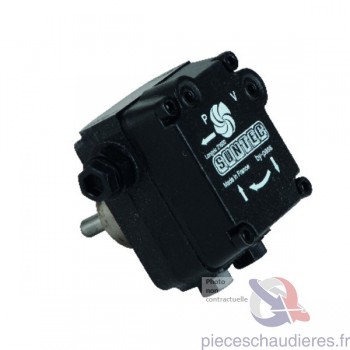

La série AN avec régulateur de pression incorporé et fonction de coupure Aspiration et retour 1/4" Gicleur court 1/8"
Pour voir sur quels modèles est installée cette pompe regarder la description.
La série AN avec régulateur de pression incorporé et fonction de coupure
Avec prise vérin
Aspiration et retour 1/4"
Gicleur long 1/8"
Sortie du gicleur plus longue
Pour voir sur quels modèles est installée cette pompe regarder la description.
La série AS a un régulateur de pression avec fonction de coupure.
Commande par électrovanne de dérivation intégrée sur le circuit gicleur.
Avec prise vérin
Aspiration et retour 1/4"
Gicleur court 1/8"
